canvas로 scatterplot 그리기 (feat. visx)

로딩 중... 완성결과

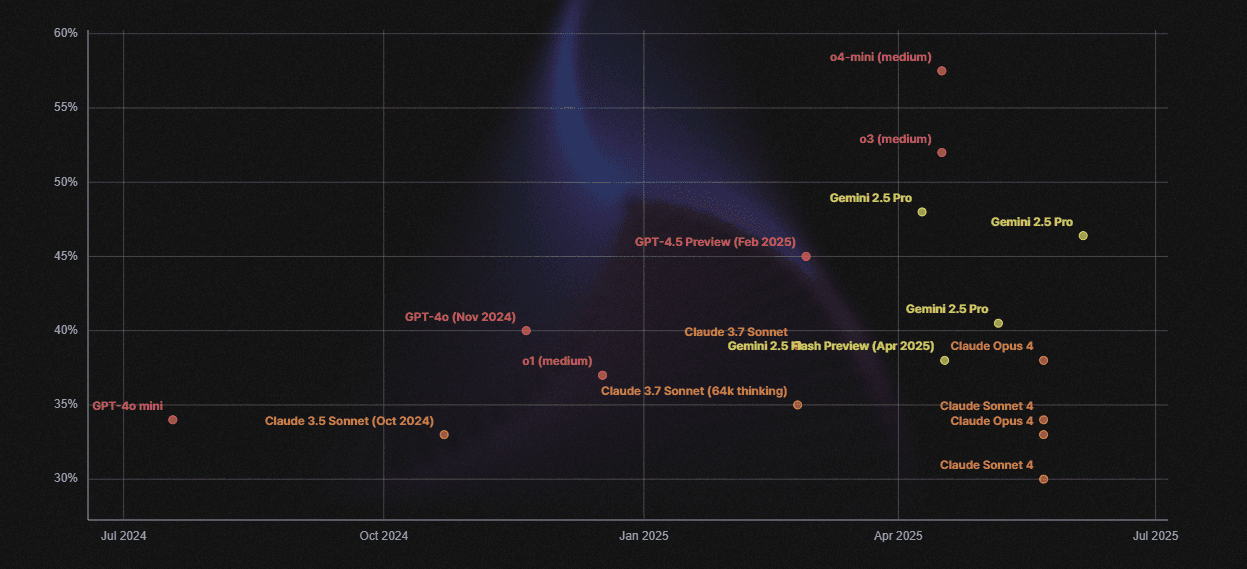

완성결과

LLM 벤치마크 페이지 구현을 위해 날짜, 점수 축을 위한 scatterplot을 만들어보려고 한다.

페이지 스타일링 일관성을 위해 visx와 캔버스로 직접 구현하였다.

svg가 아닌 캔버스를 통해 구현하여 줌/패닝시에 웹 반응성을 높였으며 다량의 데이터 포인트가 존재해도 끊김없이 기능을 수행할 수 있도록 한다.

축 범위 구하기

먼저 입력 데이터의 최소/최대를 통한 초기 데이터 스케일이 필요하기 때문에 @visx/scale의 scaleTime과 scaleLinear를 통해 값을 가져왔다.

scale 계열 함수들은 데이터 값을 화면의 픽셀 위치로 변환하는 역할을 한다. 추후에 캔버스에 데이터 포인트를 그릴 때도 사용할 것이다.

extent는 데이터 포인트들의 최소/최대를 배열 형태로 반환한다. ex) [-1, 1]

tsx

export const createInitialXScale = (data: ScatterPlotData[], innerWidth: number) => {
  const dateExtent = calculateDateExtent(data);
  return scaleTime({
    domain: dateExtent,
    range: [0, innerWidth],
  });
};

export const createInitialYScale = (data: ScatterPlotData[], innerHeight: number) => {
  const yExtent = calculateYExtent(data);
  return scaleLinear({
    domain: yExtent,
    range: [innerHeight, 0],
  });
};

그리드, 축 그리기

앞서 구한 스케일을 통해 격자선과 축을 그려준다.

ticks 함수는 데이터 범위에 맞게 눈금들을 자동으로 계산하여 배열로 반환해준다. 항상 원하는 눈금 개수를 반환하지는 않고 사람이 읽기 편한 숫자들로 구성된 눈금을 생성해준다.

ticks를 활용하여 격자선을 그려준다.

tsx

// 수평 격자선
const yTicks = yScale.ticks(5);
yTicks.forEach((value: number) => {
  const y = yScale(value) + this.margin.top;
  this.ctx.beginPath();
  this.ctx.moveTo(this.margin.left, y);
  this.ctx.lineTo(this.width - this.margin.right, y);
  this.ctx.stroke();
});

// 수직 격자선
const xTicks = xScale.ticks(6);
xTicks.forEach((value: Date) => {
  const x = xScale(value) + this.margin.left;
  this.ctx.beginPath();
  this.ctx.moveTo(x, this.margin.top);
  this.ctx.lineTo(x, this.height - this.margin.bottom);
  this.ctx.stroke();
});

추가로 축을 그려준다.

tsx

// X축
this.ctx.beginPath();
this.ctx.moveTo(this.margin.left, this.height - this.margin.bottom);
this.ctx.lineTo(this.width - this.margin.right, this.height - this.margin.bottom);
this.ctx.stroke();

// Y축
this.ctx.beginPath();
this.ctx.moveTo(this.margin.left, this.margin.top);
this.ctx.lineTo(this.margin.left, this.height - this.margin.bottom);
this.ctx.stroke();

눈금 레이블을 적절한 위치에 그려준다.

tsx

// X축 레이블
xTicks.forEach((value: Date) => {
  const x = xScale(value) + this.margin.left;
  const label = `${value.toLocaleString("en", { month: "short" })} ${value.getFullYear()}`;
  this.ctx.fillText(label, x, this.height - this.margin.bottom + 20);
});

// Y축 레이블
this.ctx.textAlign = "right";
this.ctx.textBaseline = "middle";
yTicks.forEach((value: number) => {
  const y = yScale(value) + this.margin.top;
  const label = `${Math.round(value)}${this.postfix}`;
  this.ctx.fillText(label, this.margin.left - 10, y);
});

클리핑

데이터 포인트들이 축 바깥으로 나가지 않도록 클리핑해준다.

tsx

this.ctx.save();
this.ctx.beginPath();
this.ctx.rect(this.margin.left, this.margin.top,
              this.width - this.margin.left - this.margin.right,
              this.height - this.margin.top - this.margin.bottom);
this.ctx.clip();

각 데이터 포인트 그리기

이제 입력 데이터의 포인트를 플롯 위에 그릴 차례다.

scatterplot 이므로 점의 형태로 캔버스위에 그려주면 된다. 주의해야 할 점은 앞서 구한 스케일을 통해 실제 값을 화면 상의 픽셀로 바꿔줘야 한다.

tsx

data.forEach((point) => {
  const x = xScale(point.x) + margin.left;
  const y = yScale(point.y) + margin.top;
  const radius = 4;

  this.ctx.beginPath();
  this.ctx.arc(x, y, radius, 0, 2 * Math.PI);
  this.ctx.fill();
  this.ctx.stroke();
});

포인트 레이블도 그려준다.

tsx

modelLabels.forEach(({ x, y, color, label }) => {
  this.ctx.fillText(label, x - 10, y - 10);
  this.ctx.globalAlpha = 1;
});
